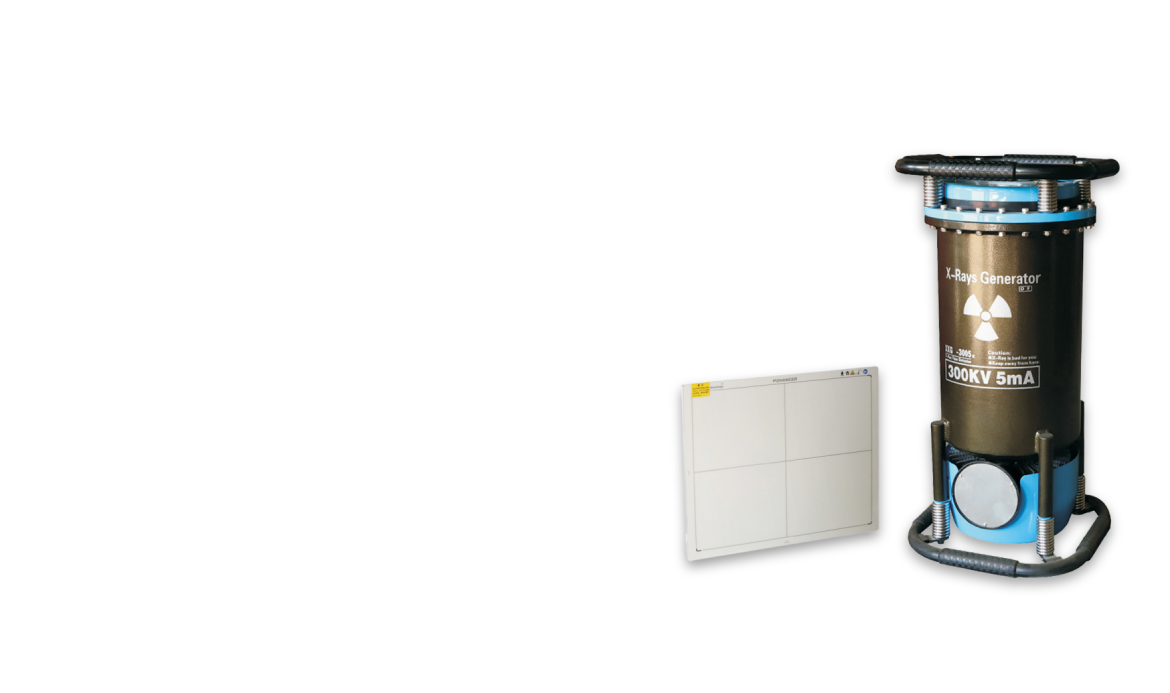

HC-SX1

X射線DR成像系統

高精度 | 智能 | 可靠

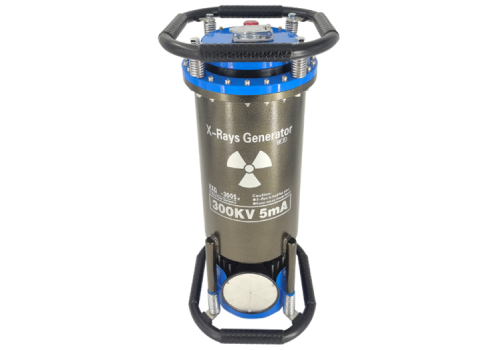

X射線機

  • 輸入電壓

    AC220V+10% 50-60HZ

    電壓設定范圍

    150-300kv

  • 功率

    3.0kVA

    焦點尺寸

    1.0x1.0mm

  • 輻射角度

    45°

    發生器重量

    24.5kg

  • 發生器外尺寸

    280x280x590mm

    控制器重量

    8kg

  • 控制器外尺寸

    270x270x150mm

    電源電纜

    電纜線20米，電源線5米，長度可定制

  • X射線發生器冷卻方式

    強迫風冷

    X射線發生器絕緣方式

    SF6氣體絕緣

  • X射線發生器工作壓力

    0.35-0.50Mpa

    X射線發生器端環與焦點中心距

    110mm

  • 工作方式

    間隙工作，不切斷電源

    穿透能力

    50mmA3 D=1.5
    F=600mm
    300kv 5mA 5min

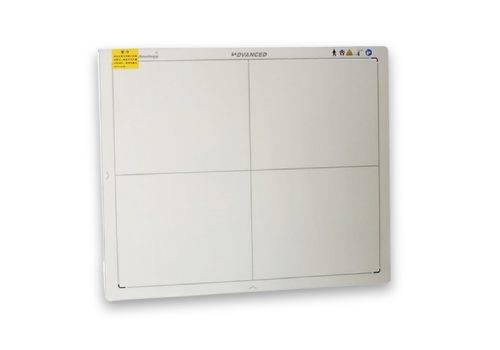

數字成像板

  • 探測器類型

    非晶硅

    閃爍體類型

    Csl/GOS

  • 有效成像面積

    345.6*420mm

    像素尺寸

    150um

  • 像素矩陣

    2304*2800

    極限空間分辨率

    3.4 lp/mm

  • AD轉換位數

    14bit

    預覽圖

    3s

  • 全圖

    7s

    電源/數據接口

    WiFi

  • 觸發模式

    AED/軟觸發/內觸發

    無線協議

    IEEE 802.11n

  • 圖像存儲容量

    200

    電池使用時間

    3.5h

  • 充電時間

    ≤2.5h

    操作溫度

    10~35℃

  • 儲存溫度

    -20~55℃

    操作濕度(無凝結)

    30% ~ 80%

  • 儲存濕度(無凝結)

    10% ~ 95%

    尺寸

    460*384*15.2mm

  • 重量

    3.5(GOS)/3.6(Gsl)，不含電池

    功耗

    14W

規格參數

應用領域
  • 1.裝配式建筑灌漿套筒連接質量檢測
  • 灌漿飽滿度檢測
  • 鋼筋插入（錨固）長度測量
  • 2.既有建筑結構檢測（房屋體檢）

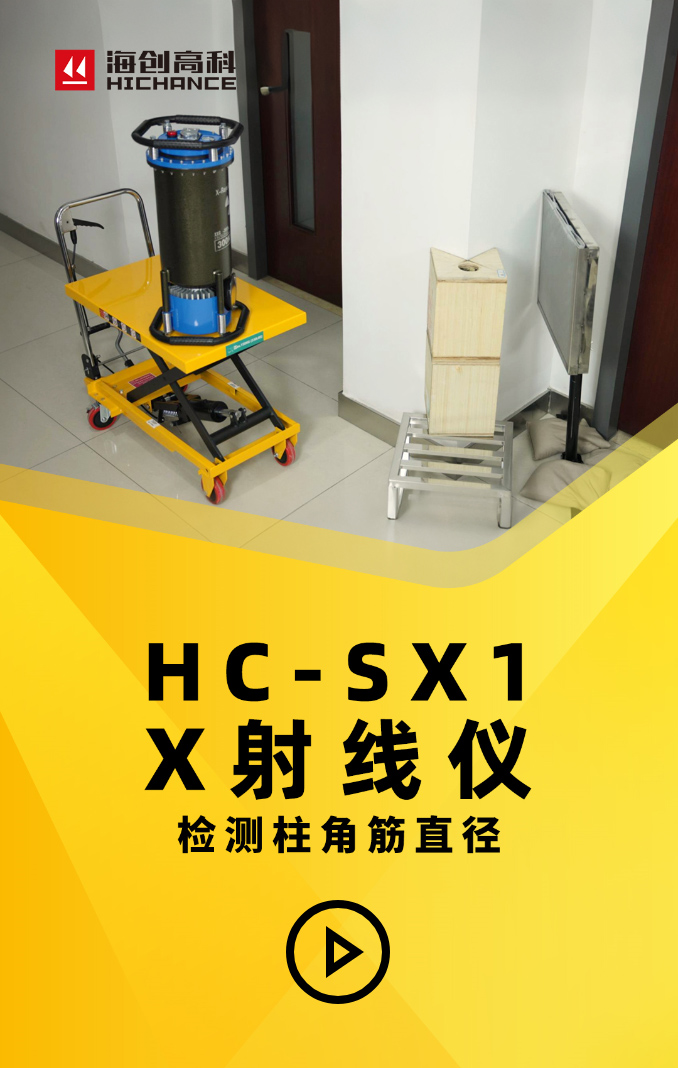

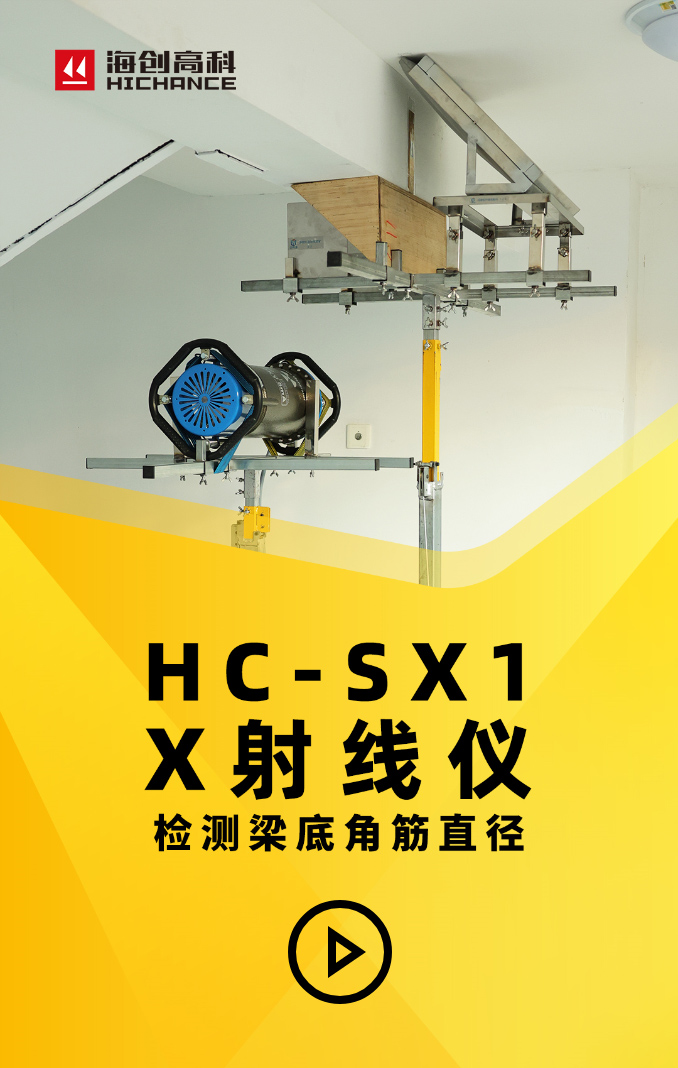

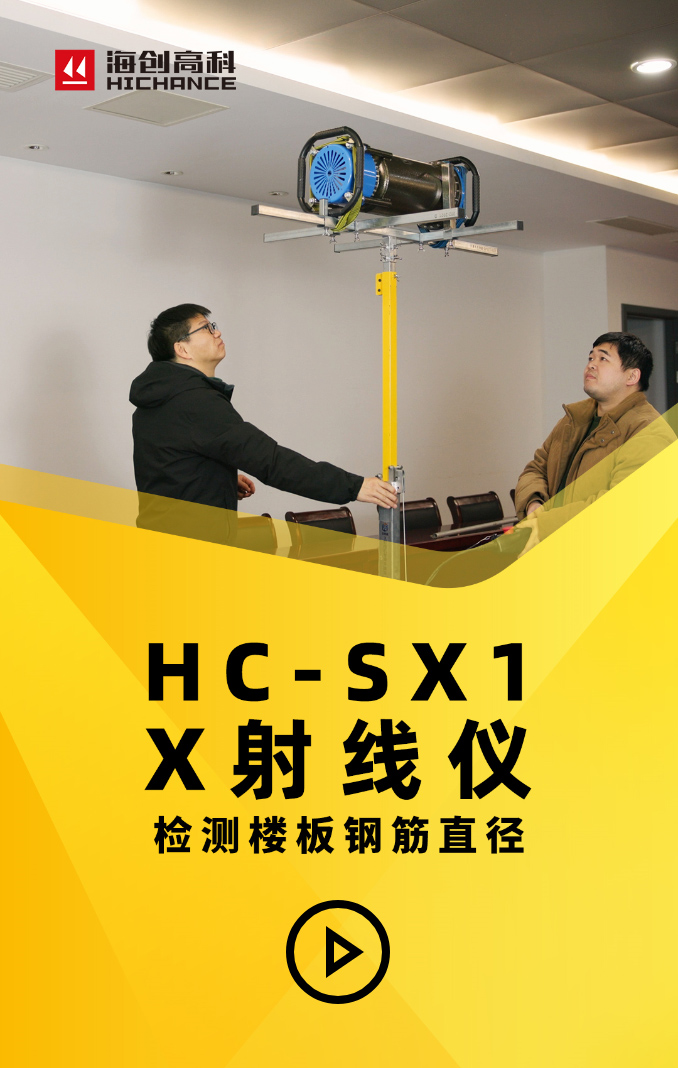

  • 墻、柱、梁、樓板內部鋼筋直徑檢測
  • 結構內部缺陷檢測
    		•

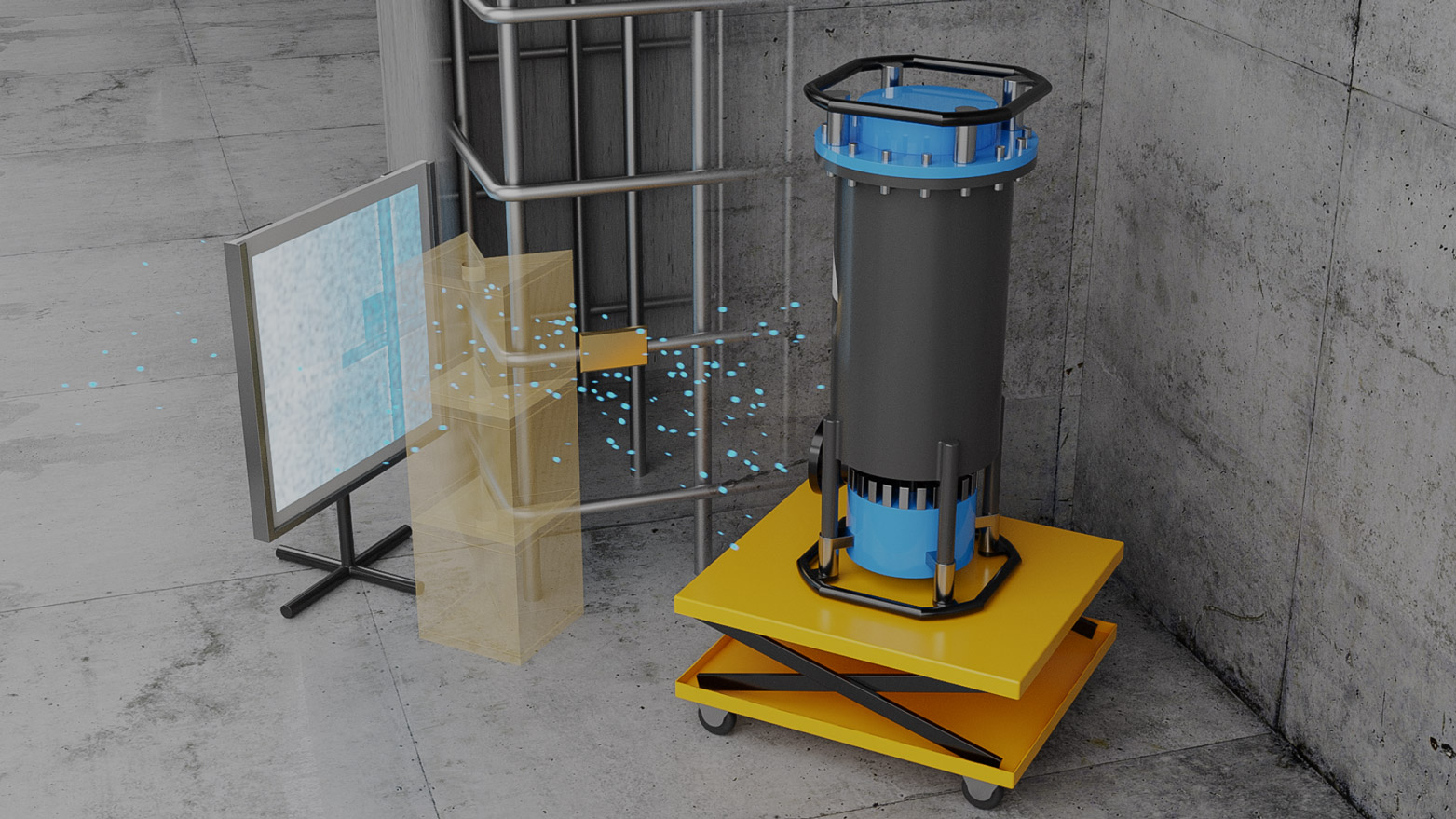

    檢測原理
  • 當X射線穿透被測物時，射線在穿過物體時強度會發生衰減。射線衰減的程度除了與射線的能量相關外，還直接與被測物的性質、厚度、密度等相關，采用 DR 平板探測器記錄下透射射線的強度，就可以得到套筒內部的投影圖像。通過專業處理軟件，定量檢測出套筒灌漿的飽滿程度，套筒內的鋼筋插入長度。
    		•

    功能特點
  • 開機進行全面的軟硬件自診斷，可診斷出有故障的器件；
  • 抗干擾性強，適用野外無電源，用發電機供電工作；
  • 利用按鍵可以迅速準確地選擇曝光參數，操作十分簡單；
  • 具有延時啟動高壓的功能，便于操作者撤離危險區域；
  • 高壓緩升緩降，可有效地保護 X射線發生器；
  • 自動控制按 1:1 方式工作與休息，最長連續曝光時間為 5.0 分鐘；
  • 保護措施齊全，具有過 KV、過 mA、欠 mA、過流、超溫以及聲光報警，防止機器意外損壞；
  • 可以選擇訓機操作，有效防止 X射線發生器意外損壞；
  • 設有安全鎖(門開關)，有效的防止誤操作；
  • 結構設計更加牢固輕巧，更便于現場操作。
  • X射線機
  • 控制器采用微電腦抗干擾設計、精度高、穩定性好、小型化、體積更小、重量更輕；
  • 性能穩定、穿透力強；
  • 控制器為通用型控制器，兼容性強，可配帶國內各型發生器 (1005-3505)；
  • 連接電纜采用德國全進口超小型軟線纜，具有線徑小、重量輕、柔韌性強、導電好等特性；
  • 輸入電壓寬容性高、適用發電機，電流電壓緩升緩降。
  • 數字成像板
  • 無線卡片式平板探測器，可配 2 塊電池替換；
  • 性能穩定、穿透力強；
  • 穩定可靠的 AED 控制，成像所需要脈沖發射時間 1~2 秒；
  • 150um 像素尺寸，16 位 ADC 高清圖像細節；
  • 更好的圖像細節和更低的曝光劑量；
  • 智能工作流程，高續航能力；
  • 支持 2.4GHz 和 5GHz 無線傳輸；
  • 全面屏，重量只有 3.5kg。
    		•

    依據標準
  • JGJ/T 485-2019 《裝配式住宅建筑檢測技術標準》
  • DB32/T 3754-2020 《裝配整體式混凝土結構檢測技術規程》
  • T/CECS 788-2020 《裝配式混凝土結構檢測標準》
  • 《射線法檢測結構內部鋼筋及缺陷技術規程》 (在編)
    		•

    相關下載

    產品配置

    射線機

    設備類型 設備名稱 數量
    X射線機 控制器 1
    X射線發生器 1
    連接電纜 2
    電源電纜 1
    成像系統 電腦 1
    鼠標 1
    數字成像板 1
    數字成像板電池 2
    成像軟件 1
    成像板支撐架 1
    路由器及移動電源 1
    結構內部鋼筋
    檢測專用套裝    		 鋼筋檢測專用軟件 1
    射線機專用 3.9m 升降架 1
    射線機專用固定繃帶 1
    專用標定片 1
    輔助工具 專用小推車 1
    公牛線盤 1
    專用防爆插頭 1
    公牛拖線板 1
    附件 DR 成像系統保修卡/合格證 1
    DR 成像系統說明書 1

    輔助工裝

    輔助工裝類型 輔助工裝名稱 數量
    升降架 射線機升降架 1
    成像板升降架 1
    懸停車 射線機懸停車 1
    成像板懸停車 1
    補償塊 小號 V 型補償塊 2
    補償塊（三角體） 1
    補償塊（長方體） 1
    標定片 標定片（80mm） 1
    標定片（加長型） 1
    成像板
    支撐架    		 夾角型成像板支撐架 1
    垂直型成像板支撐架 1
    成像板高度角度調節架 1
    成像板背架（可前置調角度） 2
