規格參數

應用領域

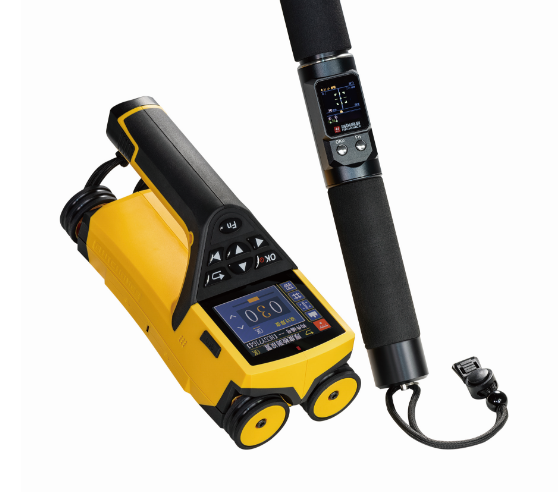

  • HC-GY71S 一體式鋼筋掃描儀，是一種便攜式智能無損檢測設備，用于檢測鋼筋混凝土結構施工質量，能夠在墻體、隧道、橋梁等鋼筋混凝土結構中檢測鋼筋保護層厚度，定位鋼筋位置、走向及分布情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測。
    		•

    功能特點
  • 高分辨彩色觸摸屏，支持全屏觸控交互操作，使用便捷效率更高；
  • 鋼筋保護層厚度、鋼筋位置及間距同屏顯示，支持厚度值是否滿足設計值自動辨別；
  • 創新同步顯示器，遠程操控主機并實時同步數據，避免攀高摔傷意外，檢測更加高效安全；
  • 優化波形掃描模式鋼筋判斷算法，提升密集鋼筋識別能力，保護層厚度值更加有效；
  • 厚度檢測模式升級，保護層精度至 0.1mm，支持左右雙路 AD值提示，中心自動判讀；
  • 內置藍牙芯片，連接海創數據平臺APP使用，實現檢測數據實時上傳；
  • 水平和垂直激光定位，實時顯示鋼筋位置及相鄰鋼筋中心線，瞄準框及指示燈多重提醒，方便鋼筋定位及鉆孔取芯；
  • 支持多種檢測模式適合不同的特殊測量環境，包括避箍筋檢測、反向修正檢測、反向取值檢測、凹面檢測和凸面檢測；
  • JGJ 檢測自動生成現場測點縮略圖，自定義檢測順序；
  • 支持遠程儀器軟件升級，享受便捷服務支持，PC 端軟件免驅動安裝，數據處理及報告生成輕松完成。
    		•

    依據標準
  • GB 50010-2010《混凝土結構設計規范》（2015版）
  • GB 50204-2015《混凝土結構工程施工質量驗收規范》
  • GB/T 50344-2019《建筑結構檢測技術標準》
  • JGJ/T 152-2019《混凝土中鋼筋檢測技術規程》
  • DB11/T 365-2016《鋼筋保護層厚度和鋼筋直徑技術規程》
  • GB/T 50784-2013《混凝土結構現場檢測技術標準》
  • JJF 1224-2009《鋼筋保護層、樓板厚度測量儀校準規范》
  • JTG/T J21-2011 《公路橋梁承載能力檢測評定規程》
    		•

    技術指標
  • 鋼筋直徑設置范圍： Φ6 ~ Φ50
  • 量程： 第一量程：1~120； 第二量程：5~210
  • 保護層厚度最大允許誤差： ±1（mm）：1~80； ±2（mm）：81~120； ±4（mm）：121~210
  • 直徑估測適用范圍： Φ6 ~ Φ50
  • 直徑估測最大誤差（規格）： ±1規格
  • 屏幕尺寸： 2.8寸彩色液晶屏(320x240像素)
  • 存儲數量： 2500個構件
  • 供電方式： 大容量鋰電池（2塊）
  • 操作方式： 電容觸屏+按鍵
  • 儀器尺寸： 96mm*92mm*211.5mm
  • 儀器重量： 650g
  • 實時上傳： 支持

  • 同步顯示器功能參數
  • 屏幕尺寸：1.3寸彩色液晶屏(240*240像素)
  • 傳輸距離：15m
  • 操作方式：按鍵
  • 通訊方式：藍牙
  • 工作時長：大于23小時
    		•
